اتصالات فلزی در صنایع نفت و گاز و تاسیسات ساختمان کاربرد گسترده ای دارند و جهت اتصال لوله ها و شیرآلات به یکدیگر مورد استفاده قرار می گیرد. اتصالات فلزی مطابق با فشار کاری سیستم و نوع لوله و شیرآلات به کار برده می شود. مهمترین اتصالات و رابط فلزی عبارتند از: اتصالات سیاه بدون درز (مانیسمان)، اتصالات سیاه درزدار، اتصالات دنده ای گالوانیزه، اتصالات دنده ای سیاه، اتصالات فشار قوی دنده ای، اتصالات فشارقوی ساکت ولد

لیست قیمت اتصالات فلزی

برای مشاهده لیست قیمت برروی آیتم مورد نظر خود کلیک کنید:

اتصالات فلزی

برقراری اتصال بین لوله های فلزی و یا انواع پایپینگی مانند شیر آلات چدنی، برنجی، فلنج های جوشی، لرزه گیرهای لاستیکی و … از جمله اتصالات فلزی محسوب میشود که با توجه به چیدمان لبه های آن به چند دسته تقسیم می شوند:

اتصالات فلزی مانیسمان

اتصالات مانیسمان به صورت جوشی است و به علاوه لوله مانیسمان؛ لوله درزدار نیز در آن استفاده می شود. این اتصال در سیستم های دما و فشار بالا به کار می رود.

استاندارد اتصالات بدون درز

ابعاد اتصالات سیاه بدون درز مطابق استاندارد ASME B16.9 می باشد و بر اساس قطر نامی (NPS) و رده ضخامت (SCHEDULE) شناخته می شوند.
اتصالات قرار گرفته در دسته بندی این صفحه از آلیاژ کربن استیل می باشد.
آلیاژ ساخت اتصالات مانیسمان (بدون درز) طبق استانداردهای ASTM A234 WPB با روش WROUGHT و استاندارد ASTM A105 با روش فورجینگ می باشد.

کاربرد اتصالات مانیسمان

اتصالات مانیسمان به دلیل جوشی بودن، سیستم را آب بند دائمی می کنند.
اتصال جوشی پیوسته بین اتصالات مانیسمان و لوله باعث ایجاد ساختار مستحکمی از لوله و اتصالات می شود.
اتصالات مانیسمان جوشی کمترین فضا را نسبت به سایر اتصالات اشغال می کند.
تغییر جهت های تدریجی و سطوح صاف اتصالات مانیسمان افت فشار سیستم را کاهش می دهد.

برند اتصالات بدون درز

اتصالات مانیسمان بنکن
اتصالات مانیسمان ایران

اتصالات آهنی سیاه درزدار

تفاوت این اتصالات با مانیسمان در طراحی و ساخت آنها می باشد بدین صورت که با استفاده از روش قالب و درز جوش در بدنه آنها ساخته می شود و فشار و دمای پایین تری را متحمل می شوند و به همین علت قیمت کمتری را دارا می باشد.
هنگام تولید این اتصالات درز جوش داده شده و شامل دو نوع سنگین و فوق سنگین می باشند.

استاندارد اتصالات جوشی درزدار

اتصالات درزجوش باید طبق استاندارد ASME B16.9 ساخته شود و استاندارد متریال ساخت این اتصالات جوشی باید طبق استاندارد ASTM A234 تولید شود. جزئیات نامگذاری این اتصالات نیز باید طبق استاندارد ASME B16.49 انجام ‌شود.

ویژگی اتصالات جوشی درزدار

مقاومت کمتر در برابر فشار و دمای بالا به دلیل وجود جای جوش روی سطح اتصال
طراحی به صورت V انتهای اتصالات سیاه درزدار
قیمت مناسب به نسبت اتصالات موجود
سرعت بالا در انجام کار
تعویض آسان در شرایط آسیب و صدمه
تطبیق در شرایط مختلف آب و هوایی

برند اتصالات جوشی درزدار

اتصالات جوشی درزدار ایران اتصال

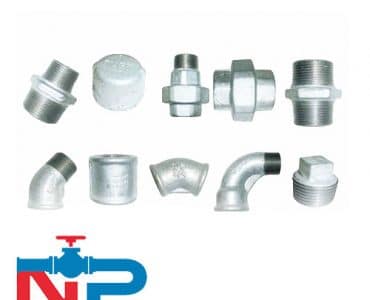

اتصالات فولادی دنده ایی گالوانیزه

این اتصالات به صورت رزوه ایی و با لوله های گالوانیزه می باشد. از این اتصالات در مناطقی که رطوبت بالایی دارند و زنگ زده و خوردگی در آن ها اتفاق می افتد استفاده می شود.

استاندارد اتصالات دنده ای گالوانیزه

استاندارد اتصالات دنده ای گالوانیزه بر اساس ASME B16.11 می باشد.
رزوه اتصالات دنده ای بر اساس استاندارد NPT می باشد و بر اساس اینکه رزوه ها داخل اتصال ایجاد شده باشد یا بیرون آن، روپیچ یا توپیچ گفته می شود.

ویژگی اتصالات فولادی دنده ای گالوانیزه

نیاز کم به مهارت در نصب
کارایی بالا
قابلیت آب بندی مناسب در دما و فشار متوسط
مقاومت در برابر خوردگی
حساس بودن به انبساط و انقباض ناشی از تغییرات دما
خستگی و شکست دنده ناشی از ارتعاشات
عدم کارایی در سیستم های خطرناک

برند اتصالات دنده ای گالوانیزه

اتصالات گالوانیزه توپی برزیل
اتصالات گالوانیزه مِک چین
اتصالات گالوانیزه جورج فیشر

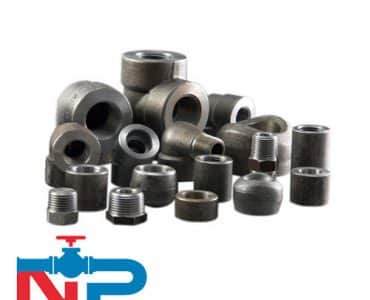

اتصالات فلزی فشار قوی

این اتصالات شامل دنده ایی و ساکت ولد می باشد که نوع دنده ای آن فشار و دمای زیادی را به نسبت اتصالات گالوانیزه متحمل می شود.

کلاس اتصالات دنده ای فشار قوی

اتصالات دنده ای فشار قوی بر اساس کلاس فشاری به 2000، 3000 و 6000 تقسیم بندی می شوند. مطابق با رده لوله استفاده شده در سیستم لوله کشی بایستی از کلاس اتصالات متناظر با آن استفاده کرد.

برای لوله رده 80 و XS از اتصالات کلاس 2000 استفاده می شود.
برای لوله رده 160 از اتصالات کلاس 3000 استفاده می شود.
برای لوله رده XXS از اتصالات کلاس 6000 استفاده می شود.

ویژگی اتصالات فشار قوی دنده ای

دوام بالا
مقاومت زیاد در دما و فشار بالا
طول عمر زیادی
ارزان و مقرون به صرفه
مقاوم در مقابل زنگ زدگی، خوردگی، حرارت و فشار
احتمال کم آسیب و فرسودگی

برند اتصالات فشار قوی

اتصالات فشار قوی دنده ای تایوان برای مشاهده اینجا کلیک کنید››
این چهار نوع اتصالات فلزی جزو مهمترین نوع اتصالات هستند و بر اساس فشار کاری سیستم و نوع لوله و شیرآلات مورد استفاده قرار می گیرند و نوع دسته بندی آنها با توجه به نحوه ی اتصال عبارتند از :

اتصالات جوشی (Buttweld)
اتصالات ساکت ولد (Socket Weld)
اتصالات رزوه ای (Threaded)
